光伏電池片焊帶剝離測試方法

來源：m.dkag.cn????發布時間：2019-11-27 13:38 ????瀏覽次數 :

用于電池片焊帶剝離測試的儀器設備準備：市場上常見的有立式光伏拉力試驗機和臥式電池片拉力試驗機 可根據需要選擇。

太陽能電池片結構及焊帶的要求：
焊帶：表面光滑平整，無污點，凸點，無發黑，與電池之間45°拉力均＞2-5N/cm,高溫層壓后觀察涂錫帶表面無異常。根據參數要求，光伏焊帶需符合以上標準，測試時我們采用45°剝離試驗機進行試驗。

光伏電池片在焊接過程中受焊接溫度，焊帶規格，助焊劑，焊接工藝等諸多因素影響，容易出現焊帶與電池片主柵線焊接強度不夠，為了確保電池片焊接的質量，所以需要對焊接進行剝離強度檢測。

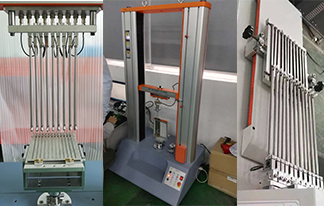

采用拉力試驗機配合“電池片焊接拉力測試治具”可對電池片進行多角度剝離測試。目前組件生產廠家測試較多的角度有180度、90度、45度，根據每個廠家參照的標準及需求不同而設定，以上幾種角度可在治具上隨意調節。測試治具角度可準確控制，勻速移動從而達到理想效果。再通過測試軟件分析計算測試結果，以數字結合曲線的報告形式呈現給用戶。

前提是必須配備焊帶拉伸專用測試治具，測試治具有手動或氣動兩種，前者手動加緊，后者自動夾緊，后者能更好的把握夾持力度，因?yàn)楹笌П旧肀容^軟，試樣裝夾時候的手法也很重要，盡量不要讓樣品受力，不要用力接觸樣品中間被測段。

焊帶取樣長度為150mm左右，測試前輸入焊帶準確的厚度及寬度，測試結束試驗機分析軟件可自動分析屈服強度，抗拉強度，伸長率等。
測試環境條件：

① 室溫：20℃±10℃。
②電源：AC220V±22V，50Hz，最大電流5A，電源應可靠接地。
③ 工作環境清潔，無強磁場和震動源，工作臺平整穩固。
光伏焊帶剝離測試過程：
1. 開啟軟件后，控制面板上的上升下降才能動作。
2. 手動調整上夾具位置于合適高度。
3. 將測試樣品裝于專用平板治具，螺絲鎖緊壓條。
4. 將平板治具裝于下夾具，選擇一條焊對齊上夾具，鎖緊下夾具。
5. 點擊測試，開始連續剝離，軟件上同步繪制曲線。
